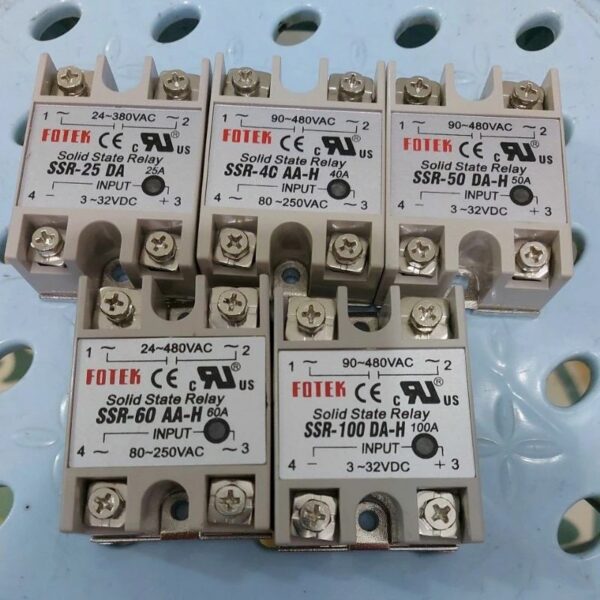

Relay Bán Dẫn Fotek SSR-80, Rơ le bán dẫn SSR-80 Fotek

Thông tin mô tả:

Cấu tạo và nguyên lý hoạt động của Relay solid SSR

Relay Bán Dẫn Fotek SSR-80 Được sử dụng trong các hệ điều khiển có cường độ đóng cắt lớn và liên tục trong thời gian ngắn và ứng dụng trong điều khiển nhiệt độ…Thích hợp cho việc điều khiển nhiệt, đèn, quạt,…  Được sản suất theo tiêu chuẩn cao đảm bảo quá trình hoạt động ổn định trong môi trường công nghiêp. Với dòng tải định mức lên tới 100A phù hợp với tải công suất cao.

Là loại relay bán dẫn analog, làm việc dựa trên nguyên tắc điều khiển góc pha, điều khiển điện áp AC theo sóng hình sin, phụ thuộc vào tín hiệu đầu vào (4-20mA/0-10VDC) tương ứng cho ra áp từ 0VAC đến áp định mức.

Chức năng của SSR tương tự như relay cơ khí thông thường : cho phép dòng điện nhỏ có thể điều khiển một tải tiêu thụ dòng lớn hơn. Điểm khác biệt rõ nét nhất của SSR so với relay thông thường là nó không có “bộ phận chuyển động”

+ Relay cơ khi hoạt động sẽ nghe tiếng “tạch” do tiếp điểm cơ khí đóng mở dưới tác động lực từ trường.

+ SSR Loại này hầu hết cũng đã cách ly hoàn toàn về điện giữa mạch điều khiển và mạch lực

Thông Số Kỹ Thuật:

• Hãng sản xuất: FOTEK
• Loại mặt hàng: VA, VA-H,AA, AA-H, DA, DA-H,DD, DD-H
• Sản xuất tại: Đài Loan
• Loại Relay: thường mở
• Điện áp đóng relay: 3 -32VDC
• Điện áp Output: 5-200VAC
• Dòng điện định mức: 25A
• Kích thước: 6x 4.5x 2.4cm
• Khối lượng: 100g

Tính chọn SSR:

BƯỚC 1: Chọn Chế độ điều khiển chính xác

AA: AC Điều khiển AC
DA: DC Điều khiển AC
DD: DC Điều khiển DC
VA: Điều khiển và điều chỉnh

BƯỚC 2: Chọn đúng loại

Hiện tại của Thiết bị/Tỷ lệ = Hiện tại của SSR
PS: Tỷ lệ phụ thuộc vào loại thiết bị tải của bạn.
Tải điện trở: 70%, Tải cảm ứng: 20%, Tải điện dung: 10%.

BƯỚC 3: Chọn đế tản nhiệt phù hợp.

Trong quá trình sử dụng SSR, nó sẽ tỏa ra rất nhiều nhiệt, vì vậy để kéo dài tuổi thọ cho SSR của bạn, vui lòng lắp thêm bộ tản nhiệt, ngoài ra nếu dòng điện trên 60A thì cũng cần có quạt làm mát.
Tái bút: Tản nhiệt của chúng tôi bao gồm 2 ốc vít (để lắp tản nhiệt) và một gói hợp chất tản nhiệt (được bôi vào đáy của SSR)
